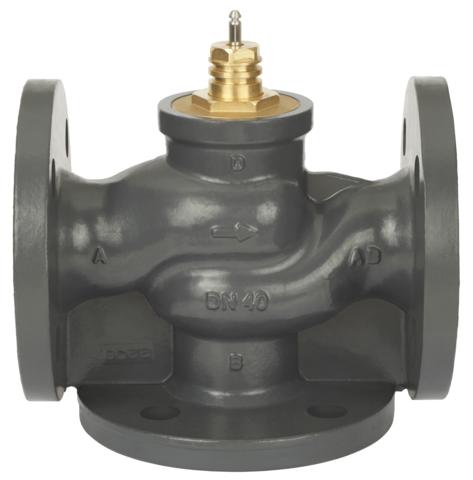

Клапан регулирующий седельный трехходовой VF3

Технические характеристики

Условный проход	15-150мм
Рабочая среда	2 (-10)– –150 °С (130 °С — для сочетаний клапана VF3 c приводом AMV(E)435; 2 (-10)–200 °С — для VF3 Ду = 125–150 мм)
Регулируемая среда	вода или 50% водный раствор гликоля
Рабочее давление	16
Характеристика регулирования	Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ)
Присоединение	фланцевое

Диаметр, мм	Kvs, м³/час	Ход штока, мм	Артикул
15	0,63	10	065Z0251
15	1,0	10	065Z0252
15	1,6	10	065Z0253
15	2,5	10	065Z0254
15	4,0	10	065Z0255
20	6,3	15	065Z0256
25	10,0	15	065Z0257
32	16,0	15	065Z0258
40	25,0	15	065Z0259
50	40,0	15	065Z0260
65	63,0	20	065Z0261
80	100,0	20	065Z0262
100	145,0	30	056В1685
125	220,0	40	056В3125
150	320,0	40	056В3150

Описание товара

Регулирующий клапан VF3 предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий.В качестве регулируемой среды может быть использован 50% водный раствор гликоля.

Основные характеристики:

• условный проход: Ду = 15–150 мм;
• условное давление: Ру = 16 бар;
• регулируемая среда: вода или 50% водный раствор гликоля;
• температура регулируемой среды: 2 (-10)*––150 °С (130 °С — для сочетаний клапана VF3 c приводом AMV(E)435; 2 (-10)*–200 °С — для VF3 Ду = 125–150 мм);
• пропускная способность: Kvs = 0,63–320 м3/ч;
• для применения с приводами: — AMV(E) 435 — Ду = 15–80 мм (до 130 °С),- AMV(E) 438SU — Ду = 15–50 мм,
— AMV(E) 85 и AMV(E) 86 — Ду = 125–150 мм,- AMV 423 и AMV 523 — Ду = 100 мм.- AME 655, 658 SD — Ду = 100–150 мм.
Клапан VF3 может сочетаться с другими приводами с применением адаптеров
• присоединение к трубопроводу: фланцевое;
* При температуре от -10 до 2 °С требуется использовать
с подогревателем штока.

Монтаж

Перед монтажом клапана трубопроводная система должна быть промыта, соединительные элементы трубопровода и клапана размещены на одной оси, клапан защищен от напряжений со стороны трубопровода.
При монтаже клапана необходимо убедиться, чтобы направление движения регулируемой среды совпадало с направлением, указанным на его корпусе: всегда от входа А (у проходных клапанов) или от входов А и В (для трехходовых клапанов) к выходу АВ.
Клапан может быть установлен в любом положении, кроме электроприводом вниз, чтобы на привод не попадала вода из неплотностей клапана. Необходимо обеспечить достаточно свободное пространство вокруг клапана с приводом для их демонтажа и обслуживания.
Клапан и привод запрещается размещать в помещениях во взрывоопасных помещениях. Температура окружающего воздуха при монтаже и эксплуатации клапана должна быть в пределах 2–50 °С.

Электропривод может быть повернут вокруг оси штока клапана в удобное для обслуживания положение (на 360°), после чего он должен быть зафиксирован на клапане стопорными винтами.
Трехходовой клапан может быть использован только для смешения потоков, т. е. должен иметь два входа и один выход. Для разделения потоков клапан следует установить на обратном трубопроводе. При установке
насоса непосредственно перед входным патрубком клапана А возможны возникновение гидроударов и, как следствие, перегрузка привода.
