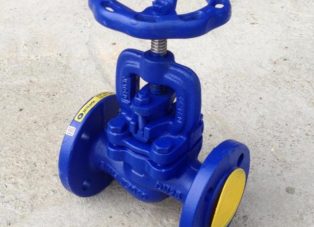

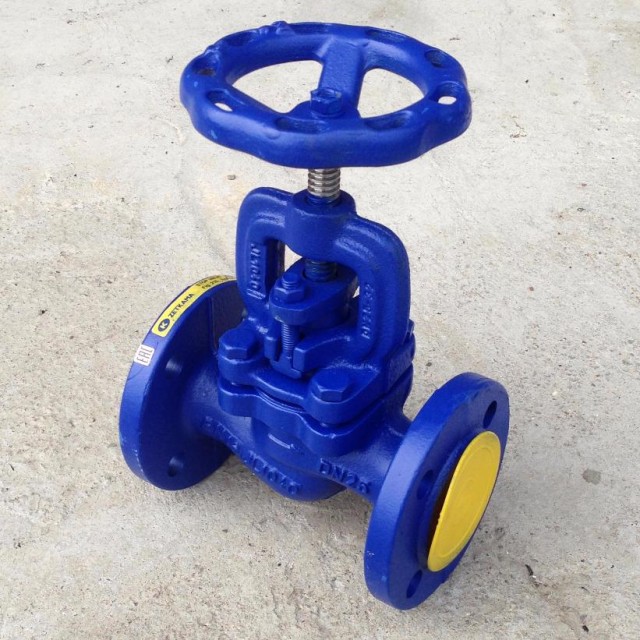

Клапан запорный с сильфонным уплотнение Zetkama fig.234

Технические характеристики

Условный проход, мм 15-200
Давление, бар 16-25-40
Рабочая среда вода, пар и другие среды, нейтральные к материалам изделия
Наименование  Диаметр, мм Монтажная длина, мм Kvs, м3/час Вес, кг
234А015С01  15 130 5,9 3,2
234А020С01  20 150  7,4  3,9
234А025С01  25 160  13,0  4,85
234А030С01  30 180  18,0  6,5
234А040С01  40 200  30,0  9,0
234А050С01  50 230  41,0  11,0
234А065С01  65 290  79,0  15,8
234А080С01  80 310  115,0  24,3
234А100С01  100 350 181,0  35,0
234А125С01  125 400 225,0  49,0
234А150С01  150 480  364,0  76,0
234А200С01  200 600  725,0  130,5
234А250С01  250 730 -  210

Описание товара

Применяется

Эта арматура надежно перекроет поток среды. Клапан справляется с высоким давлением в различной среде. Его главными преимуществами являются повышенная герметичность, надежность, небольшие строительные габариты и простота эксплуатации.

Использование запорного клапан с сильфонным уплотнение фиг.234 дает возможность перекрыть поток рабочей среды полностью в определенный момент. Сильфонное уплотнение обеспечивает полную герметичность. Клапан (вентиль) даже после проведения тысячи циклов открытия и закрытия остается надежным оборудованием. Широкий диапазон диаметров клапана и малая строительная длина позволяют устанавливать его там, где необходимо.

 Характеристики

  • высокий уровень герметичности (класс — A по норме EN — 12266 — 1)
  • малая строительная длина
  • экологически безопасен
  • собран согласно EN — 12266 — 1
  • Фланцы согласно EN 1092-2 для материала корпуса A, C
  • Фланцы согласно EN 1092-1 для материала корпуса F
  • строительная длина EN 558 ряд 1
  PN 16, PN 25 PN 40
Варианты Fig. 234А Fig. 234C Fig. 234F
1. Корпус EN-GJL-250 EN-GJS-400- 18-LT GP240GH
2. Кольцо корпуса X12Crl3 1.4006
3. Крышка EN-GJL-250 EN-GJS-400-18-LT GP240GH
4. Шпиндель X20CM 3 1.4021
5. Маховик Сталь
6. Сальник EN-GJS-500-7
7. Клапан X6CrNiMoTi-17-12-2 1.4571 X20Crl3 1.4021
8. Сильфон
9. Втулка EN-GJS — 500-7
10 Уплотнение сальника Графит
11 Прокладка крышки Graphit — CrNiSt
12 Шестигранный 8,8 A2-70
Tmax 300°C 350°C 350°C
