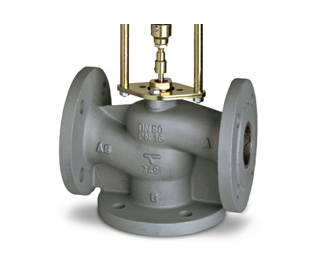

Клапан 3-хходовой DN 15-150, чугун CV316 GG

Технические характеристики

Условный проход	15-150 мм
Рабочая среда,°С мах	150
Рабочее давление, бар	16
Характеристика регулирования	A–AB равнопроцентная регулирующая характеристика. B–AB линейная характеристика

DN, мм	D, мм	D1, мм	L, мм	В, мм	Кол-во болтов	Высота подъема штока, мм	Kvs	Кг	Код товара
15	65	95	130	14	4 х Ø14	14	0,63	4,1	60-335-115
15	65	95	130	14	4 х Ø14	14	1,25	4,1	60-335-215
15	65	95	130	14	4 х Ø14	14	1,6	4,1	60-335-315
15	65	95	130	14	4 х Ø14	14	2,5	4,1	60-335-415
15	65	95	130	14	4 х Ø14	14	4	4,1	60-335-515
20	75	105	150	16	4 х Ø14	14	5	5,3	60-335-120
20	75	105	150	16	4 х Ø14	14	6,3	5,3	60-335-220
25	85	115	160	16	4 х Ø14	14	8	6,6	60-335-125
25	85	115	160	16	4 х Ø14	14	10	6,6	60-335-225
32	100	140	180	18	4 х Ø18	14	12,5	10	60-335-132
32	100	140	180	18	4 х Ø18	14	16	10	60-335-232
40	110	150	200	18	4 х Ø18	14	20	11,8	60-335-140
40	110	150	200	18	4 х Ø18	14	25	11,8	60-335-240
50	125	165	230	20	4 х Ø18	14	31,5	15,3	60-335-150
50	125	165	230	20	4 х Ø18	14	40	15,3	60-335-250
65	145	185	290	20	4 х Ø18	20	50	24,8	60-335-165
65	145	185	290	20	4 х Ø18	20	63	24,8	60-335-265
65	145	185	290	20	4 х Ø18	30	50	24,8	60-335-365
65	145	185	290	20	4 х Ø18	30	63	24,8	60-335-465
80	160	200	310	22	8 х Ø18	30	80	29,8	60-335-180
80	160	200	310	22	8 х Ø18	30	100	29,8	60-335-280
100	180	220	350	24	8 х Ø18	30	125	42,9	60-335-190
100	180	220	350	24	8 х Ø18	30	160	42,9	60-335-290
125	210	250	400	26	8 х Ø18	50	250	61,2	60-335-491
150	240	285	480	26	8 х Ø22	50	315	89,2	60-335-392

Описание товара

Общая характеристика:

Клапан трехходовой фланцевый CV 316 GG ДУ 15-150 чугуннный применяется в системах отопления, вентиляции и кондиционирования. Доступны в исполнении размером до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение. Механизм клапана может быть поврежден примесями, находящимися в трубопроводной сети. Рекомендуется использовать фильтры и сепараторы в гидравлической системе.

Широкий выбор приводов с различным усилием и быстродействием — легко взаимозаменяемые. Герметично закрыт в каждом конечном положении.

Ключевые особенности: встроенный многофункциональный и настраиваемый микропроцессор.

Область применения:

Системы тепло- и холодоснабжения

Функция:

CV216 GG: 2-ходовой регулирующий клапан
CV316 GG: 3-ходовой смесительный или разделительный клапан

Характеристики:

CV216 GG: Равнопроцентная регулирующая характеристика.
CV316 GG: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная характеристика.

Диапазон размеров:

CV216/316 GG: DN 15-150

Номинальное давление:

CV216/316 GG: PN 16

Температура:

Макс. рабочая температура: 150°C (При температурах выше 130°C клапаны должны быть установлены в горизонтальном положении)
Мин. рабочая температура: 0°C (Пригодны для использования в воде с антифризом при температуре до -10°C)
(По вопросам использования при более низких и высоких температурах (до 200°C) и номинальном давлении PN 25-40 обращайтесь в компанию IMI Hydronic Engineering.)
